آلة اللف الموازية

تخصيص:

رقم المغزل	1
سرعة المغزل	0-500 دورة في الدقيقة
قطر السلك	٪7b٪7b٪7b٪7b2٪7d٪7d٪7d.٪7b٪7b1٪7d٪7d.0mm
القطر الدوار	0-280ملم
تباعد ترتيب الأسلاك	0-180ملم
محرك المغزل	محرك تخفيض 1.5KW1:3 +1.5KW محول التردد NCY
محرك ترتيب الأسلاك	محرك متدرج ذو عزم ثابت 2NM
مزود الطاقة	مرحلة واحدة 220 فولت ± 10% 50 هرتز
قوة الآلة	1200W
حجم الآلة	الطول: 900 ملم العرض: 500 ملم الارتفاع: 66 5 ملم
وزن الآلة	110 كجم
متعدد الخطوط وجولة	قم بتغيير جزء من التكوين لتحقيق أسلاك ولف متعددة

سمات:



◆ يعتمد شريحة التحكم ARM 32 بت وCPLD، وتكون سرعة الحساب أسرع، ويتم تقليل خطأ ترتيب الخط بشكل فعال.

◆ الإدخال والإخراج لجميع العزلة الكهروضوئية، والعمل المستقر.

◆ جميع شاشات الكريستال السائل الصينية، وسهلة التشغيل.





◆ نقطة لف المدخلات الذكية وعرض السلك.

◆ يعتمد المحرك الخطي محرك سيرفو من باناسونيك، ويتم التحكم في التباطؤ الذكي عن طريق البرنامج لضمان عزم الدوران والدقة.

◆ يمكن ضبط وقت تسلق المغزل، وتغيير سرعة المغزل في الوقت الحقيقي، وتتبع السرعة الزائدة.

◆ حفظ بيانات اللف بعد انقطاع التيار الكهربائي، وتجنب خردة الملف الناتجة عن انقطاع التيار الكهربائي المفاجئ. يمكن تعديل موضع رف السلك يدويًا أثناء عملية اللف.

◆ حزام التحمل مستورد من اليابان، محول التردد والمسمار مستورد من تايوان، صندوق من الحديد الزهر، لضمان أداء مستقر.



نطاق التطبيق:









◆ محول متوسط

◆ ملف صمام الملف اللولبي

◆ ملف متعدد التنصت

◆ قم بلف ملف الشريط

◆ ملف لف مسطح دقيق

◆ ملف ذو قطر كبير

◆ تسخين لفائف الحرير

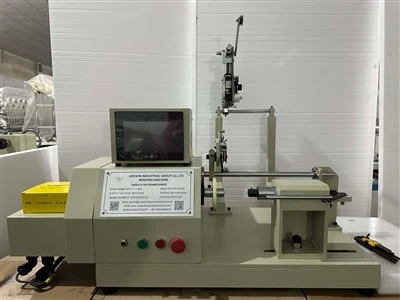

صورة المنتج:





الصورة للإشارة فقط، المنتج النهائي يختلف وفقًا لذلك

لاحتياجات العملاء المختلفة.



وصف المكونات الرئيسية:

العاكس	COVO المحلي
محرك المغزل	محلي
محرك الانتشار	السائر المحركات
مراقب	البحث والتطوير المستقل، ورقاقة التحكم ARM، وجميع شاشات الكريستال السائل الصينية
أفسد	تايوان TBI، دقة الفئة C
حزام متزامن	ساكاتو، اليابان
تحمل	اليابان NSK
الموتر	العلامة التجارية المحلية + بحث مستقل و تطوير
يلقي مربع صف المغزل	صندوق من الحديد الزهر، تم تطويره بشكل مستقل
مكونات ميكانيكية أخرى	البحث والتطوير المستقل

وظيفة البرنامج:



◆ إدخال المعلمات الأساسية للهيكل العظمي. نقطة اللف، عرض الصف، تباعد الصفوف، عدد اللفات، بدء القطار البطيء، إيقاف القطار البطيء، تحديد موضع المغزل، سرعة المغزل المنخفضة، سرعة المغزل العالية، اتجاه المغزل، اتجاه الصف، توقف الطبقة.

◆ إعداد وقت تسلق المغزل، واختيار وظيفة اللف الخاصة (كما هو موضح أدناه).





◆ يمكن تعديل موضع حامل السلك يدويًا أثناء عملية اللف لتحقيق الضبط الدقيق. تحتاج هذه الوظيفة إلى تخصيصها من قبل المستخدمين.

◆ يحتوي النظام على 1450 قطعة من مساحة تخزين البيانات، ويمكنه تخزين ما يصل إلى 999 معلمة هيكلية. تصحيح معلمات الهيكل العظمي الجيدة يمكن تخزينها بشكل دائم، واستبدال المنتج، وتحتاج فقط إلى استبدال التركيبات المقابلة، وتحديد معلمات الهيكل العظمي المقابلة.

◆ عند إيقاف تشغيل الملف فجأة، يحفظ النظام حالة اللف النهائية، وبعد التشغيل مرة أخرى، اضغط على زر البدء لمواصلة لف الملف غير المكتمل.

◆ يمكن تخصيص البرامج الخاصة بالوظائف.



التفاصيل:







التعبئة:



◆ طريقة التعبئة: حالة خشبية

◆ حجم التعبئة: الطول: 950 مم؛ العرض: 600 مم؛ الارتفاع: 550 ملم

◆ وزن العبوة: 130 كجم





تطبيق عملي :



تدريب العملاء على تشغيل ماكينة اللف:



1. جميع مهندسي الخدمة الذين يتمتعون بخبرة 10 سنوات يحصلون على تدريب تكنولوجي خاص، والذين يمكنهم التعامل مع مشكلات الأعطال المختلفة.

2. قم بتوجيه المستخدم لاستخدامه بدقة وكيفية الحفاظ على آلة لف اللفائف متعددة المغزل. تقديم استشارة مجانية حول تكنولوجيا عملية الإنتاج للمنتجات الإلكترونية.

3. من أجل ضمان استخدام الماكينة بشكل طبيعي، سيكون لدينا تدريب على كيفية تشغيل منتجنا واستخدامه وصيانته بواسطة اللغة الإنجليزية.

Nual، فيديو، توجيه على الخط.



التعبئة والتغليف:





مصنع:









فيديو:
