التقدم التكنولوجي في آلات لف المحولات

1. مقدمة

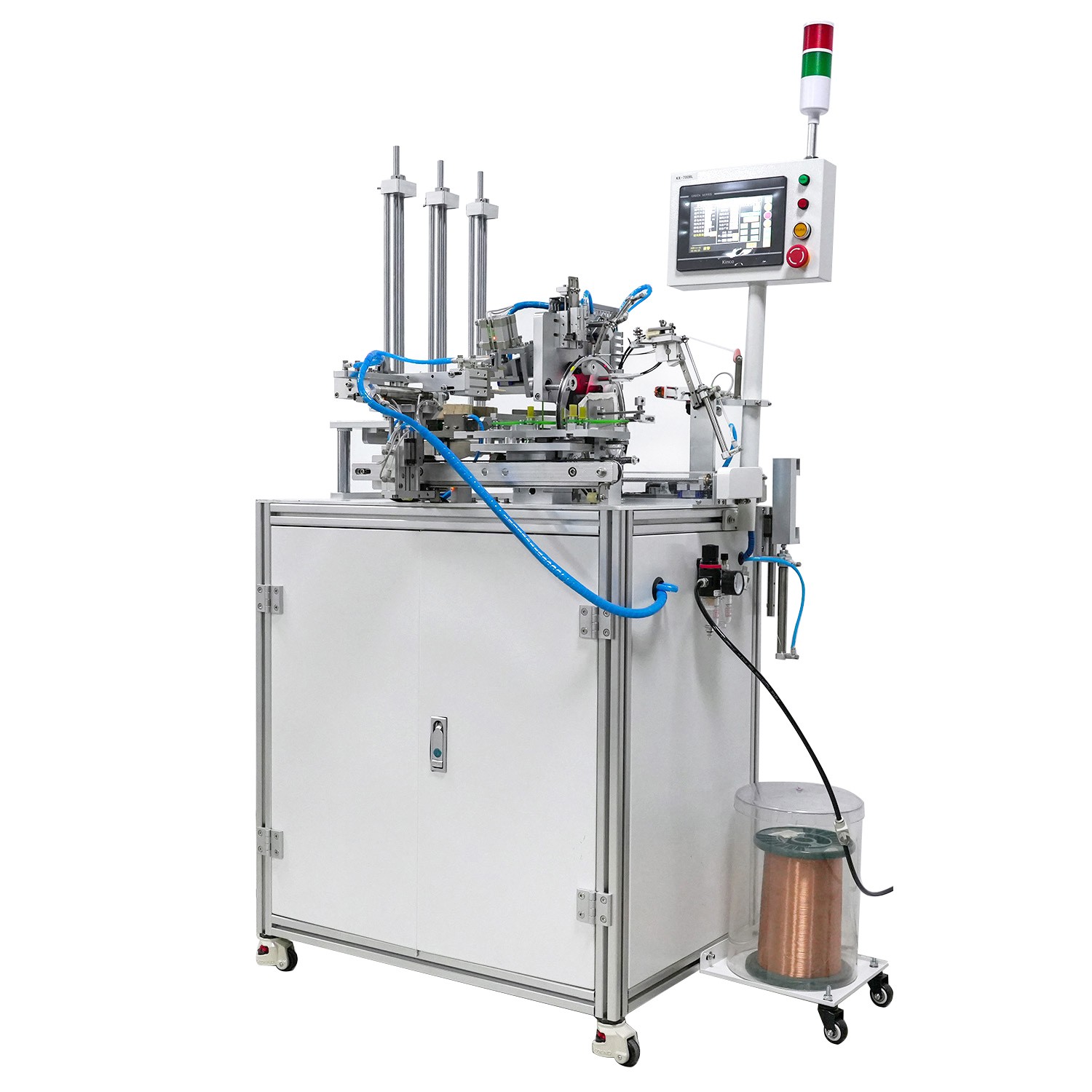

آلات لف المحولاتتلعب دورًا حاسمًا في تصنيع المحولات الكهربائية-وهي المكونات الأساسية التي تتيح تحويل الجهد الكهربي والعزل الكهربائي ونقل الطاقة عبر أنظمة الطاقة العالمية. مع تطور صناعة الطاقة نحو كفاءة أعلى، وموثوقية، وذكاء، تشهد تقنيات التصنيع وراء المحولات تحولًا كبيرًا. ومن بين هذه التقنيات، تشكل آلات اللف أحد العناصر الأكثر أهمية لأنها تؤثر بشكل مباشر على جودة اللف والدقة الهندسية وسلامة العزل -والموثوقية التشغيلية على المدى الطويل.

في مصانع المحولات الحديثة درجة الأتمتة والذكاء والتكامل الرقميآلات اللفغالبًا ما يعكس القدرة التصنيعية الشاملة للمؤسسة. تعتمد الجودة وكفاءة الإنتاج والقدرة التنافسية من حيث التكلفة بشكل كبير على ما إذا كان يتم استخدام حلول اللف المتطورة أم لا. ومع تزايد الطلب العالمي على الكهرباء، وتكامل الطاقة المتجددة، وتحديث المعدات الصناعية،آلات اللف الأساسية الصغيرةاكتسبت أهمية استراتيجية عبر الصناعات، بما في ذلك توزيع الطاقة، والسكك الحديدية، وإلكترونيات السيارات، وأنظمة الطاقة المتجددة، والفضاء، والأجهزة المنزلية.

تقدم هذه المقالة مراجعة تفصيلية{{0}متعمقة لـآلة لف أوتوماتيكية بالكامل، والتي تغطي الأنواع ومبادئ العمل واتجاهات الصناعة وتقنيات التحكم الآلي وعمليات التصنيع ومعايير الاختيار ومشهد السوق العالمي والشركات المصنعة الرئيسية واتجاهات التطوير المستقبلية. ويهدف إلى خدمة المهنيين ومديري الهندسة ومتخصصي المشتريات والباحثين التقنيين الذين يتطلعون إلى بناء فهم شامل لهذا القطاع من معدات التصنيع الكهروميكانيكية.

2. نظرة عامة على متطلبات تصنيع المحولات ولفها

2.1 دور اللفات في المحولات

في أي محول، تكون الملفات مسؤولة عن حمل التيار الكهربائي الذي يتيح للحث الكهرومغناطيسي-تحويل الطاقة الكهربائية بين مستويات الجهد المختلفة. تؤثر جودة اللف بشكل مباشر على مؤشرات الأداء الهامة، مثل:

تنظيم الجهد

كفاءة الطاقة ومستويات الخسارة

قوة العزل

الأداء الحراري

الاستقرار الميكانيكي تحت قوى الدائرة القصيرة-.

سلوك الضوضاء والاهتزاز

نظرًا لأن الملفات تتكون من طبقات متعددة من ملفات الموصلات مرتبة بدقة هندسية صارمة، فإن تحقيق ملف عالي الجودة-يتطلب تحكمًا دقيقًا في التوتر، ومحاذاة موصل متسقة، وطبقات دقيقة-، وكلها أمور يصعب تحقيقها يدويًا. ومن هنا جاءت الحاجة إلى آلات اللف المتخصصة.

2.2 أنواع اللفات وتعقيد تصنيعها

تتطلب أنواع المحولات المختلفة هياكل لف مختلفة، مثل:

اللفات طبقة

اللفات القرص

اللفات حلزونية

لفائف احباط (رقائق النحاس أو الألومنيوم)

اللفات المستمرة

الملفات المستوية أو PCB (للمحولات-عالية التردد)

أقسام متعددة-، ملفات ذات نقرات متعددة-

يقدم كل نوع تحديات تصنيع فريدة من نوعها. على سبيل المثال:

اللفات القرصتتطلب ضغطًا محوريًا محكمًا ومسافة عزل دقيقة.

اللفات حلزونيةالطلب على التوتر المستمر لمنع تشوه الموصل.

اللفات احباطاستخدام شرائح كبيرة من الرقائق التي تتطلب أجهزة فك اللفائف الخاصة واللحام الآلي.

ملفات ذات تردد عالي-يتطلب دقة على مستوى الميكرون-وطبقات تلقائية.

لذلك فإن آلات لف المحولات متخصصة وفقًا لطرق اللف هذه.

3. تصنيفآلات لف المحولات

تتعرف الصناعة على أنواع متعددة من آلات اللف بناءً على الهيكل ونظام التحكم والتطبيق النهائي.

3.1 بطريقة اللف

(1) ماكينات لف اللفائف(الغرض العام)

تستخدم للمحولات الصغيرة والمتوسطة، والمحاثات، والإختناقات. يمكنها لف الأسلاك الدائرية، الأسلاك المستطيلة، والأسلاك النحاسية المطلية بالمينا.

سمات:

سرعة المغزل عالية

مناسب لمحولات الطاقة-المنخفضة

فعالة من حيث التكلفة-.

غالبًا ما يتم التحكم فيه باستخدام الحاسب الآلي-.

(2) ماكينات لف الفويل

يُستخدم لمحولات التوزيع ومحولات الطاقة المتوسطة-(على سبيل المثال، 10–2500 كيلو فولت أمبير). يقومون بلف شريط رقائق مستمر بطبقات من الورق العازل.

سمات:

عملية فك اللفائف الأوتوماتيكية

TIG أو اللحام بالموجات فوق الصوتية لوصلات الرقائق

محاذاة الحافة التلقائية

تغذية طبقة العزل

مؤازرة-تتحكم في التوتر

(3) آلات لف محولات الطاقة ذات الجهد العالي/الجهد المنخفض

لمحولات الطاقة الكبيرة (على سبيل المثال، 10-300 ميجا فولت أمبير). تتعامل هذه الآلات مع الموصلات المستطيلة الثقيلة.

سمات:

عزم دوران عالي

سرعة دوران منخفضة

إطار للخدمة الشاقة-.

التحكم الدقيق في التوتر الهيدروليكي أو المؤازر

تسجيل العزل التلقائي

قيد -مراقبة الأبعاد

(4)آلات لف الأقراص

مصمم للأقراص ذات الجهد العالي- أو الملفات المقطعية.

سمات:

خطوة-بواسطة-عملية الطبقة المرحلية

النقل التلقائي

تحديد موضع الأسلاك بدقة

نظام ردود الفعل التوتر

(5) آلات اللف حلقية

يُستخدم للمحولات الحلقية والمحاثات والأجهزة المنزلية{0}}الموفرة للطاقة.

سمات:

آلية مكوكية متعرجة

سرعة عالية

الحد الأدنى من الضوضاء

يدعم عزل الشريط

3.2 حسب مستوى الأتمتة والتحكم

آلات اللف اليدوية

اللف الميكانيكي الأساسي

يعتمد بشكل كبير على مهارة المشغل

مناسبة للنماذج الأولية أو ورش العمل الصغيرة

ماكينات اللف النصف أوتوماتيكية

الدوران بمحرك

بعض الطبقات والعد الآلي

تستخدم على نطاق واسع في تصنيع المحولات الصغيرة

ماكينات اللف CNC الأوتوماتيكية بالكامل

مؤازرة-الحركة التي يتم التحكم فيها

الشد التلقائي، ووضع العزل، والطبقات

دقة عالية

مثالية للإنتاج الضخم الموحد

أنظمة لف ذكية

متصل بأنظمة MES/ERP بالمصنع

المراقبة في الوقت الفعلي-والتوأم الرقمي وإمكانية تتبع البيانات

دعم فحص الجودة الآلي

4. التقنيات الأساسية فيآلات لف المحولات

4.1 الهيكل الميكانيكي

تتكون آلات اللف النموذجية من:

المغزل الرئيسي (لتدوير شياق اللف)

دليل الأسلاك ووحدة اجتياز

آليات الشد

لوحة التحكم ووحدة CNC

المحركات المؤازرة والسائقين

جهاز فك اللفافة أو حامل المكافأة

آلية تغذية العزل

حراس السلامة والهياكل المريحة

تحدد الصلابة والدقة الميكانيكية مدى استقرار الماكينة على المدى الطويل-.

4.2 أنظمة المؤازرة والقيادة

تستخدم آلات اللف الحديثة التحكم في الحركة من 3 إلى 7 محاور والتي تشمل:

دوران المغزل

حركة عرضية خطية

مشغلات التحكم في التوتر-

مغذي العزل

مشغلات اللحام (لآلات الرقائق)

تضمن أنظمة المؤازرة:

التكرار

وضع موصل دقيق

توتر مستقر حتى في ظل الحمل الديناميكي

4.3 تقنيات التحكم في التوتر

أحد الجوانب الأكثر تحديًا من الناحية الفنية لللف.

الأنواع:

مخلب الجسيمات المغناطيسية

نظام التوتر الهوائي

نظام التوتر المؤازر الإلكتروني

ردود فعل توتر حلقة مزدوجة-مغلقة-مزدوجة

يجب أن يظل التوتر مستقرًا لتجنب:

تشوه الموصلات

طبقات متعرجة فضفاضة

إزاحة العزل

4.4 التحكم باستخدام الحاسب الآلي والبرمجة الذكية

يتضمن التحكم الحديث باستخدام الحاسب الآلي ما يلي:

العد التلقائي للطبقة

كشف الخطأ

تعديل السرعة في الوقت الفعلي-.

التحكم في التوتر PID

التنبؤ بالموقف

مزامنة اجتياز السيارات

برنامج المشغلين:

حجم الموصل

عدد المنعطفات

معلمات الطبقة

سمك العزل

تفتق أو أشكال خاصة

4.5 أنظمة اللحام والربط (آلات الرقائق)

ماكينات لف الفويلأَدْخَل:

اللحام بالموجات فوق الصوتية

لحام TIG

اللحام بالضغط البارد

ضمان ترابط قوي بين الرقائق والموصلات.

4.6-مراقبة الجودة قيد التشغيل

الأنظمة المتقدمة تشمل:

أجهزة استشعار قياس القطر

أنظمة محاذاة الليزر

أجهزة قياس التوتر

أجهزة استشعار عزم الدوران

مراقبة درجة الحرارة

فحص الفيديو

يؤدي ذلك إلى تقليل الأخطاء البشرية ودعم وثائق الجودة التلقائية.

5. عملية التصنيع: من الأسلاك النحاسية إلى الملف النهائي

5.1 إعداد الأسلاك

استقامة

تنظيف

فحص العزل

التحقق من حجم الموصل

5.2 الإعداد قيد التشغيلآلة لف

تركيب الماندرل

تحرير البرنامج

معايرة نظام التوتر

لف المحاكمة

5.3 مرحلة اللف

اعتمادا على النوع:

طبقة-بواسطة-طبقة متعرجة

تجزئة القرص

طبقات احباط

إدخال العزل

التسجيل والضغط

المحاذاة التلقائية

5.4 العمليات المتوسطة

قياس البعد

ضغط

التجفيف أو المعالجة الحرارية

اضغط على الاتصالات

5.5 التشطيب النهائي للملف

لحام سلك الرصاص

توحيد العزل

تنظيف السطح

6. التطبيقات عبر الصناعات

6.1 نقل وتوزيع الطاقة

محولات القطب

محولات التوزيع

محولات الجهد المتوسط-.

محولات الطاقة

6.2 صناعة الإلكترونيات

محولات SMPS

مرشحات EMI

المحاثات

معدات الاتصالات

6.3 السيارات

على-أجهزة الشحن

DC-محولات التيار المستمر

أنظمة الجر EV

6.4 الطاقة المتجددة

المحولات العاكسة للطاقة الشمسية

محولات طاقة الرياح

6.5 الأتمتة الصناعية

الروبوتات

محركات سيرفو

وحدات الطاقة لآلة CNC

7. مشهد السوق العالمية

7.1 حجم السوق ونموه

يقودها:

اتجاهات الكهربة

التوسع في الطاقة المتجددة

الارتقاء الصناعي

الطلب على المحولات-عالية الكفاءة

معدل النمو تقريباً5-7% سنوياً(تقدير الصناعة).

7.2 المناطق

آسيا-المحيط الهادئ: أكبر قاعدة صناعية (الصين والهند).

أوروبا: قوي في مجال التشغيل الآلي والآلات-المتطورة.

أمريكا الشمالية: ارتفاع الطلب على تحديث الشبكة.

7.3 الشركات الرائدة

(قائمة غير -شاملة؛ لا توجد نية ترويجية)

ماشينينفابريك رينهاوزن (ألمانيا)

تقنيات اللف التوليفية (الهند)

لينز الكهربائية (إيطاليا)

سيلميك (تركيا)

التحكم الدقيق (أوروبا)

العديد من الشركات المصنعة الصينية المتخصصة في آلات لف اللفائف والرقائق

8. معايير الاختيار لآلات اللف

8.1 المعايير الفنية

القدرة على حجم الموصل

الحد الأقصى لقطر وعرض اللف

عزم الدوران المغزلي

طريقة التحكم في التوتر

مستوى الدقة

دقة العبور

8.2 متطلبات الأتمتة

اتصال البيانات

تعقيد برمجة CNC

اللحام الآلي

تغذية العزل التلقائي

8.3 اعتبارات الصيانة

توفر قطع الغيار

خدمة البرمجيات

المتانة الميكانيكية

أدوات المعايرة

8.4 المقايضة بين التكلفة والأداء-.

يجب على الشركات تحقيق التوازن:

استثمار رأس المال

القدرة الإنتاجية

متطلبات الجودة

9. الاتجاهات المستقبلية فيآلة اللفتكنولوجيا

9.1 أتمتة عالية وخطوط متكاملة

خطوط الإنتاج الكاملة تشمل:

لف لفائف

تغليف العزل

قياس البعد

الضغط

تجفيف

تسجيل البيانات

9.2 الرقمنة والصناعة 4.0

تكامل MES

مراقبة السحابة

الصيانة التنبؤية

التوأم الرقمي لعمليات اللف

9.3 استخدام الذكاء الاصطناعي والرؤية الآلية

كشف الخلل

التحسين التلقائي للمعلمات

تصحيح التوتر في الوقت الفعلي-.

9.4 التصنيع الأخضر

انخفاض النفايات

أنظمة مؤازرة موفرة للطاقة-.

انخفاض خردة الموصل

9.5 الاستخدام الأوسع للروبوتات

التحميل/التفريغ الآلي

نقل الملف إلى محطات المعالجة

10. التحديات والفرص

التحديات

ارتفاع تكلفة المتقدمةآلات اللف

نقص المشغلين المهرة

الاختلاف في المواد الموصلة

متطلبات التخصيص المعقدة

فرص

توسع البنية التحتية العالمية

الطلب على المحولات الدقيقة-في الإلكترونيات

المركبات الكهربائية

الطاقة المتجددة

تحديث شبكات الكهرباء القديمة

11. الاستنتاج

آلات لف المحولاتتمثل العمود الفقري التكنولوجي لتصنيع المحولات. بينما يتجه العالم نحو أنظمة الطاقة-عالية الكفاءة، ستستمر زيادة الدقة والذكاء والتشغيل الآلي لمعدات التعبئة. سواء بالنسبة للمحولات الإلكترونية الصغيرة أو محولات الطاقة الضخمة المستخدمة في المحطات الفرعية، تظل جودة الملفات عاملاً حاسماً في الأداء. إن التكامل بين الهندسة الميكانيكية والتحكم المؤازر وأنظمة CNC والتكنولوجيا الرقمية والذكاء الاصطناعي يضمن استمرار الصناعة في التطور بسرعة في العقد القادم.

بالنسبة للمصنعين، فإن الاستثمار في آلات اللف المتقدمة يعزز موثوقية المنتج، ويقلل الاعتماد على العمالة، ويحسن القدرة التنافسية. بالنسبة للمهندسين، يعد فهم تقنيات آلات التعبئة أمرًا ضروريًا لإتقان تصنيع المحولات الحديثة.
